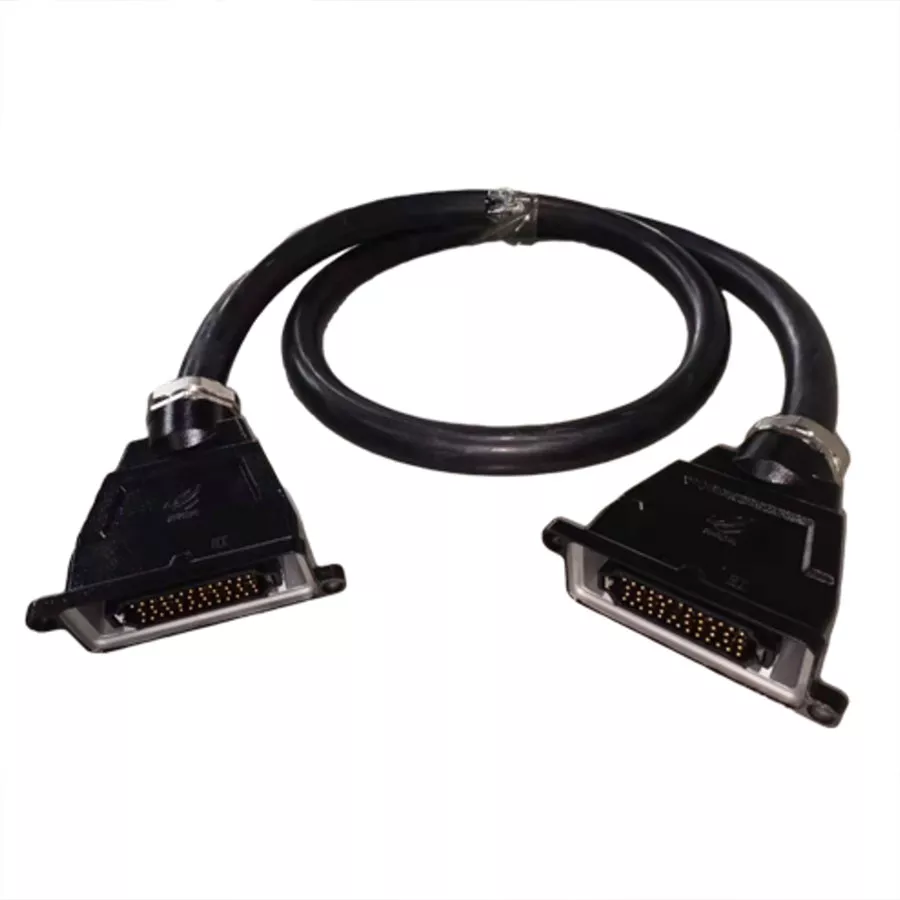

车辆跨接电缆
跳线跳线是一种用于铁路车辆之间电气连接的非车载电缆。这是一种特殊的电缆,必须承受各种机械变化、气候变化和各种化学侵蚀。这种类型的电缆具有高可靠性和安全性。应考虑以下因素:
在线咨询
产品详情

1: 列车运行状态对电缆的机械影响。



重复转弯示意图

2: 当穿过岔道时,形成S路线,电缆左右扭曲。

左右扭转示意图

3: 车辆振动。

3: 车辆振动W+G

W—自重G—垂直振动产生的重力

车辆振动引起的重力变化示意图

4: 其他

① 各种化学物质(油、洗涤剂等)对电缆护套加速老化的影响。

② 户外阳光(紫外线)、长距离运行温差和风化都会影响电缆的老化。

③ 高速气流对通过车辆时电缆冲击和摆动的影响。

④ 消防安全符合EN45545-2的要求。

⑤ 电缆材料符合铁路禁用物质的要求。

Testeck跳线技术

1: 优化的电缆结构:

电源跳线控制跳线数据跳线


集成跳线 2: 满意的应用 ① 耐火性 ② 低烟排放 ③ 低毒性 ④ 抗阳光老化 ⑤ 耐油性 ⑥ 耐候性 ⑦ 机械阻力

3: 消防安全。

EN45545-2  HL1—HL3Test
Single vertical
Smoke density
Toxicity
EN60332-1-2
EN61034-2
EN50305-9-2

4: 可靠性

测试仪跨接电缆的多年经验:弯曲耐久性和扭转耐久性的验证是车辆运行安全的有效保证。根据JRLS J 1000-5.42和JRIS J 100-5.4.3,实验进行了500000次以上。
